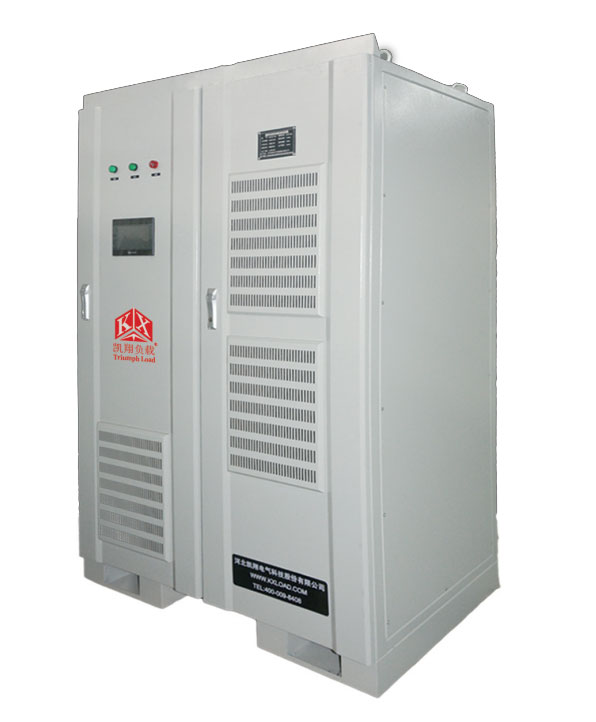

雙向直流測試電源采用兩級變換架構,具有 高精度、高動態響應和雙向可回饋等特性,主要應用于電動汽車驅動電機(控制器)、電動車輛動力總成系統等,對于電動汽車電機控制器測試,可以滿足其過載能力、效率、堵轉、最高轉速、超速、慣電等性能的模擬實驗,

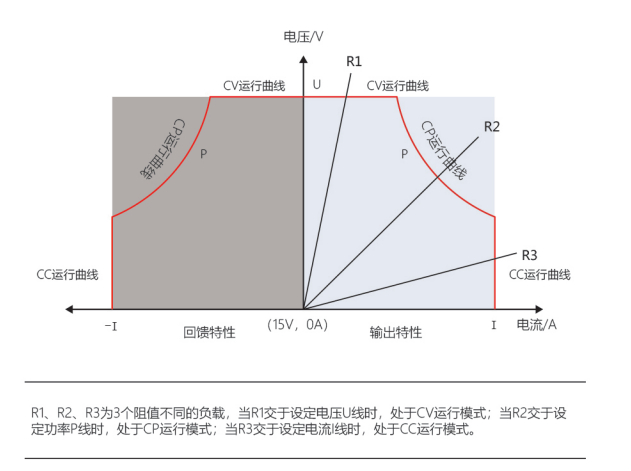

雙向直流測試電源可以在CV/CC/CP等不同的工作模式下,可以滿足不同負載的精確測試需求,具備完善的自診斷與保護功能,可以防止誤操作破環境因素引起的儀器受損或人身傷害。
適用于電動汽車用電機及其控制器、電動汽車動力總成系統等領域產品的前期研發、后期型式試驗、可靠性測試,以及生產線產品出廠測試,滿足G8/T18488.1、GB/T18488.2 、GB/T29307中測試項目對電源的使用要求。
| 產品型號 | DC800-50KW | DC800-100KW | DC800-150KW | DC800-200KW | DC800-300KW | |
|---|---|---|---|---|---|---|
| 輸出電壓 | 15~800V | |||||
| 輸出電流 | 0~ ± 400A | 0~ ± 800A | 0~ ± 1200A | 0~ ± 1600A | 0~ ± 2400A | |
| 額定功率 | 50kw | 100KW | 150kw | 200kw | 300kw | |
| 交流特性 | 輸入方式 | 三相三線+地線（3L+PE） | ||||
| 電壓 | AC380 10% | |||||
| 頻率 | 50hz | |||||
| 功率因數 | ≥0.99 | |||||
| 總電流諧波 | ≤3% | |||||
| 直流特性 | 輸出精度 | ≤0.1%FS | ||||
| 源效應 | ≤0.1%FS | |||||
| 負載效應 | ≤0.1%FS | |||||
| 紋波 | ≤0.1%FS | |||||
| 響應時間 | ≤10ms(10%~90% 突加突卸) | |||||
| 回饋特性 | 交流電壓 | AC320~420V（允許電流范圍） | ||||
| 交流 頻率 | 45Hz~55Hz（允許電網范圍） | |||||
| 功率因 數 | ≥0.99 | |||||
| 總諧波含 量 | ≤3% | |||||
| 切換時間 | ≤10ms（+90%~-90%切換） | |||||
| 回饋功率 | 支持滿量程功率回饋 | |||||
| 通訊接口 | RS485(標配)、CAN(標配)、以太網(選配) | |||||
| 安全特性 | 絕緣電阻 | ≥20MΩ | ||||
| 耐壓性能 | 2000VDC測試1min,無飛弧,無擊穿 | |||||
| 接地電阻 | ≤100MΩ | |||||
| 噪聲 | ≤70dB | |||||
| 防護等級 | IP21(室內 ) | |||||
| 冷卻方式 | 強制風冷 | |||||
| 工作環境 | 環境溫度 | 0~45℃ | ||||
| 環境濕度 | 10%~90%（無凝露） | |||||
| 海拔高度 | ≤2000m | |||||
| 尺寸mm | 1200W*828.5D*2000H | 1200W*828.5D*2000H（兩臺并機） | ||||
